4—70型离心通风机结构型式:

4-70型离心通风机№.2.8～6风机主要由叶轮、机壳、进风口等部分配直联电机而组成；№.7～12除具有上述部分外，还有传动部分等。

　　1)叶轮由10个后倾的圆弧薄板型叶片、曲线型前盘和平板后盘组成。均用钢板制造，并?shy;动、静平衡校正，空气性能良好，效率高、运转平稳。

　　2)进风口制成整体，装于风机的则面。与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。

　　3)传动部2分由主轴、轴承箱、滚动轴承、带轮组成。

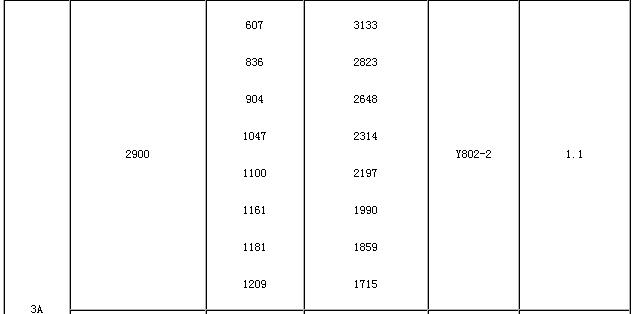

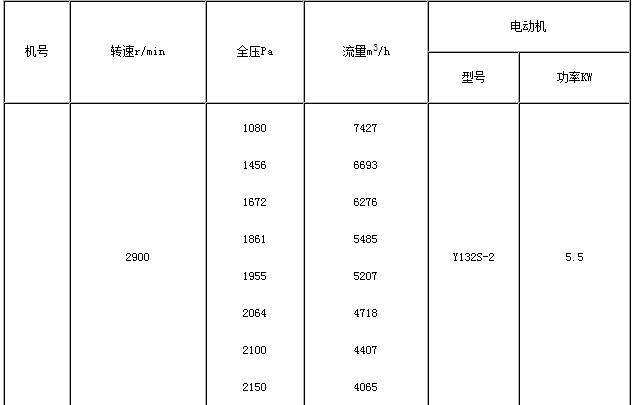

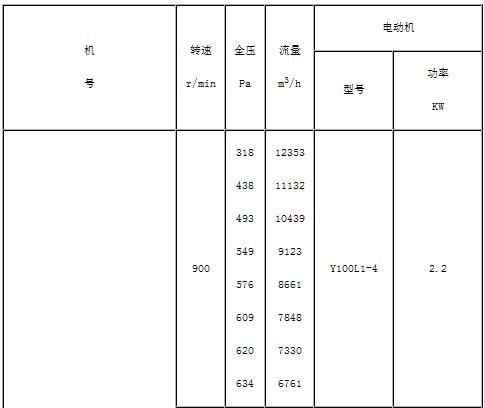

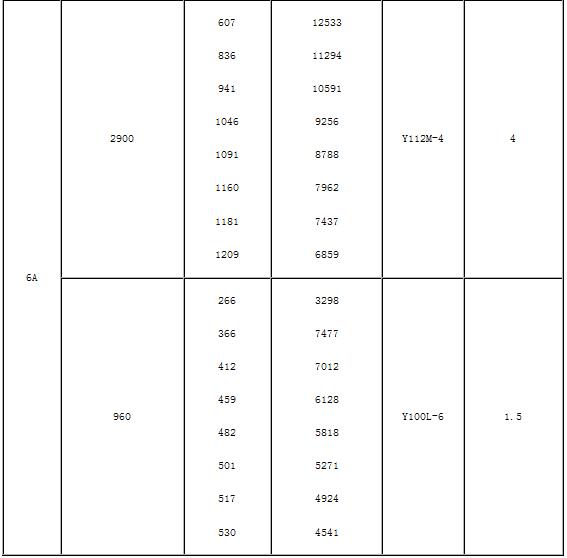

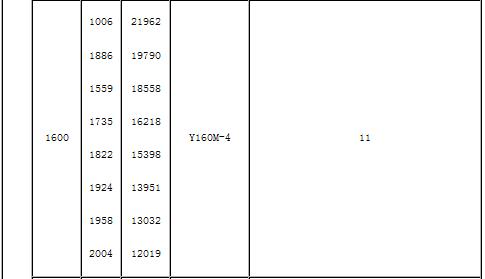

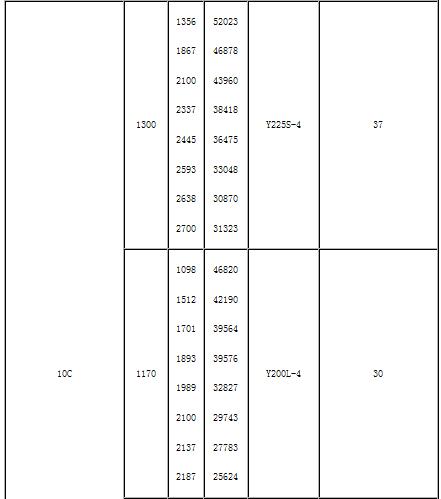

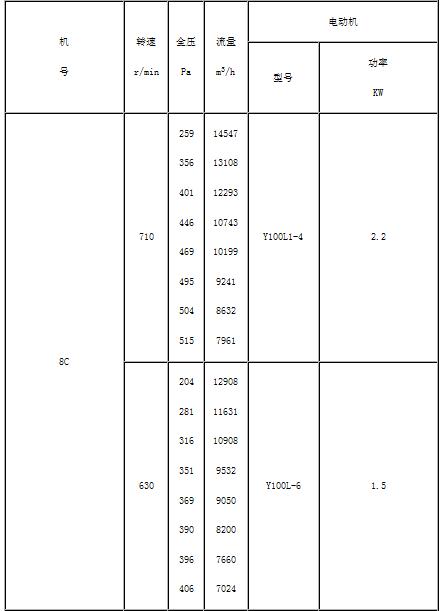

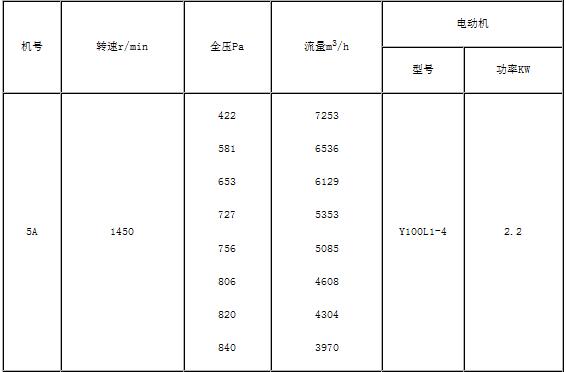

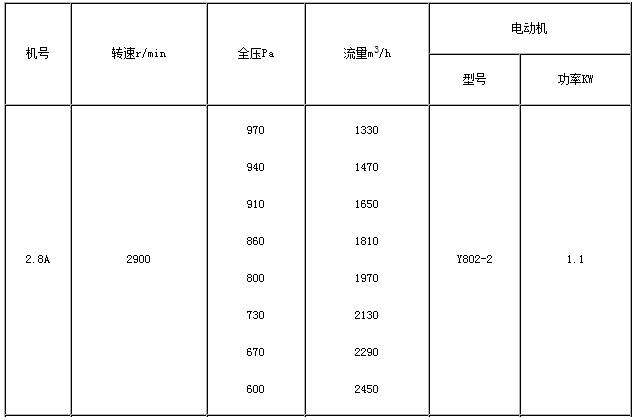

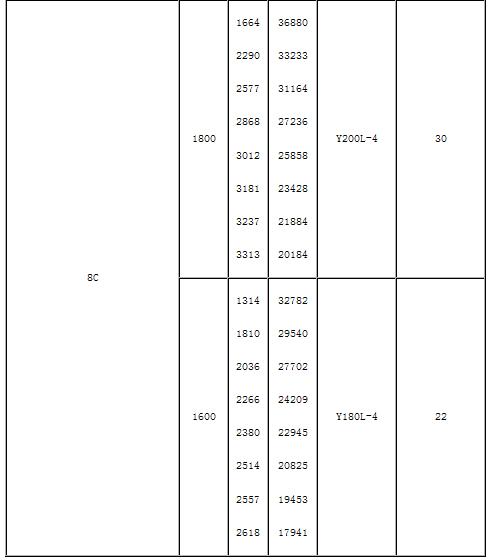

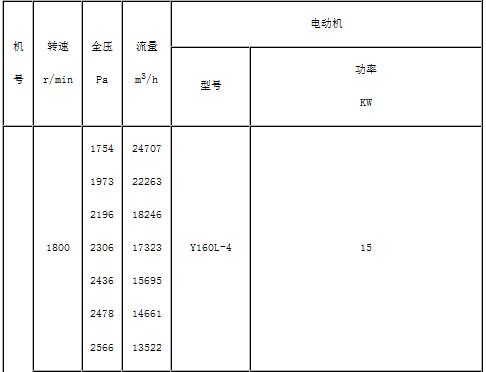

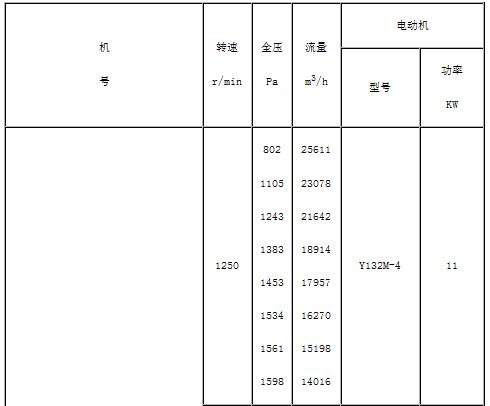

4-70型离心通风机性能与选用件表
